Балансировка

Недопустимая вещь в технике — это паразитная вибрация. Вибрация не просто неприятна сама по себе, но и может разрушить самый прочный и сложный узел совершенно незаметно. Не зря балансировке коленвалов, колес, маховиков со сцеплением в сборе уделяют столько внимания. На вибрацию расходуется масса полезной энергии. В этом отношении карданный вал — не исключение.

Чем выше угловая скорость детали, тем больше вероятность получения её дисбаланса, а устранить вибрацию можно только и исключительно на сложных балансирных станках. Причём, чем габаритнее деталь, тем сложнее должно быть оборудование. Балансировка карданного вала своими руками не дает реальных результатов.

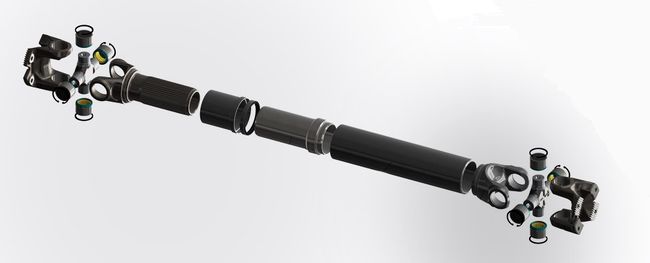

Дело в том, что устранить баланс карданной передачи можно только в том случае, если точно выверить место и вес дисбаланса, причём кардан должен балансироваться исключительно в сборе с крестовинами.

Что такое дисбаланс и как его устранить

Главные источники вибраций в машине — это крупные детали, имеющие высокую угловую скорость, а именно: карданный вал, гидротрансформатор автоматической коробки передач, колесо, коленвал и маховик со сцеплением в сборе. Если центр массы детали не совпадает с продольной осью, по которой вращается деталь, неминуемо возникает дисбаланс. С точки зрения физики, дисбаланс представляет собой произведение веса детали на массу эксцентриситета.

Балансировка карданного вала — это единственный действенный метод удаления дисбаланса. Для его устранения необходимо прикрепить к кардану груз, равный по весу, но противоположный по знаку эксцентриситету. При этом очень важно соблюдать совпадение осей и расположение подвесов при балансировке с осями и точками подвеса в реальных рабочих условиях. В случаях с теми деталями, у которых длина значительно меньше оси вращения (колесо, маховик), достаточно подвесить деталь только за одну точку, что существенно упрощает работу по балансировке. При этом также необходимо учитывать, что сопротивление качению в точке подвеса должно быть минимальным и от этого зачастую зависит точность определения места и модуля дисбаланса. Деталь просто вращается и останавливается в том месте, где точка дисбаланса находится снизу. Остаётся просто отметить эту точку и установить корректирующий груз, после чего повторить операцию.

Особенности балансировки карданной передачи

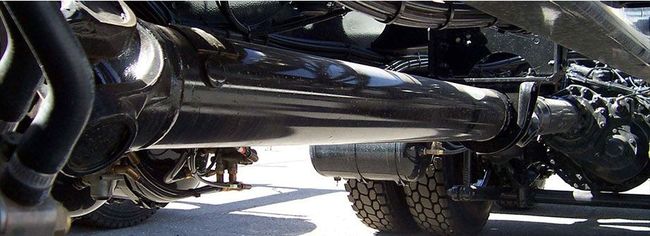

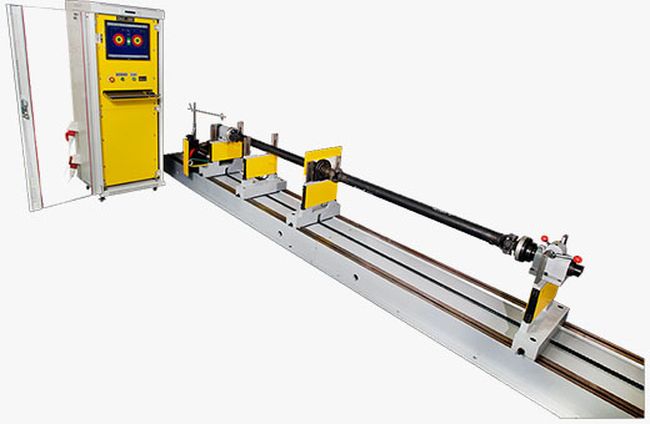

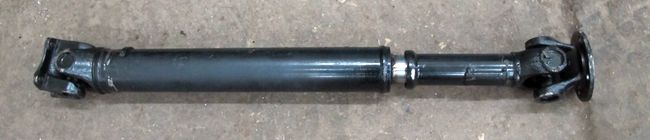

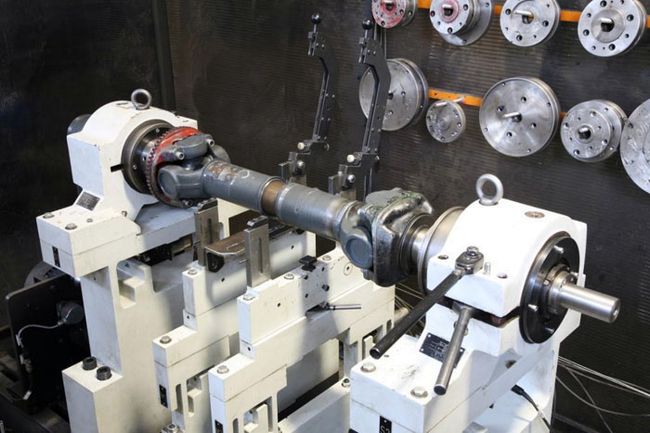

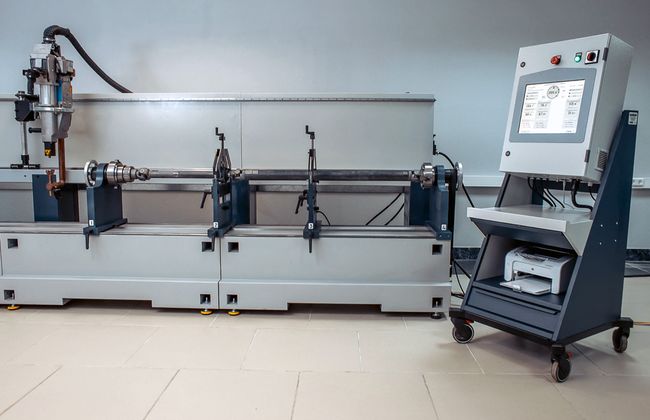

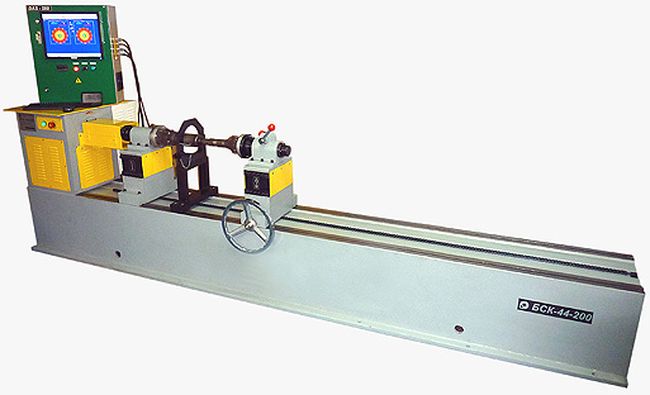

В случае же с карданным валом, мы имеем дело с деталью, длина которой значительно превосходит диаметр, а дисбаланс может иметь одинаковый модуль, но разный вектор направления. Это называется моментной неуравновешенностью и вычисляется она только с помощью оборудования для балансировки карданного вала. Такие вибрации лечатся только при помощи динамической балансировки, которая требует вычисления и устранения сразу нескольких дисбалансов.

Дисбаланс кардана может возникнуть не только вследствие его повреждения, но и в некоторых других случаях:

• заводской брак (разная толщина стенки трубы кардана, некачественная и невыверенная фиксация проушин);
• возникновение зазоров в элементах карданной передачи;
• искривление самого вала;
• износ шлицов.

Кроме того, в большинстве случаев необходима динамическая балансировка нового кардана, а также после каждого ремонта выполнять балансировку карданного вала

Исходя из полученной информации понятно, что без специального оборудования ни о какой точной балансировке не может быть и речи.
